Простои оборудования и неэффективная передача гидравлической энергии обходятся промышленным предприятиям в тысячи долларов ежедневно. Вы просто не можете позволить себе неожиданные поломки линий или низкую производительность оборудования, если графики проекта остаются жесткими. Выбор точной линии замены требует глубокого понимания пропускной способности, номинального давления и полной совместимости системы. , известный в отрасли как размер «-10», Гидравлический шланг 5/8 занимает специфическую золотую середину. Он обеспечивает превосходное жидкостное охлаждение и более низкое трение, чем стандартные линии диаметром 1/2 дюйма. В то же время он обеспечивает гораздо более узкую зону прокладки, чем громоздкие шланги диаметром 3/4 дюйма.
Эта статья служит исчерпывающим руководством для менеджеров по техническому обслуживанию и инженеров по оборудованию. Мы предоставляем научно обоснованную основу, которая поможет вам оценить, определить и безопасно подобрать гидравлические линии диаметром 5/8 дюйма. Вы узнаете, как не стать жертвой неподходящих компонентов, неправильных фитингов или некачественного инвентаря.
Стандарты размеров: «5/8» относится исключительно к внутреннему диаметру (ID), определяющему скорость жидкости и объем потока.
Допустимое давление: Типичный шланг диаметром 5/8 дюйма с проволочной оплеткой выдерживает рабочее давление от 3700 до 4000 фунтов на квадратный дюйм, что регулируется обратным правилом гидравлического размера (по мере увеличения внутреннего диаметра максимальное давление обычно уменьшается).
Особенности конструкции OEM: OEM-производители обычно соединяют шланги диаметром 5/8 дюйма с фитингами диаметром 1/2 дюйма, которые действуют как фиксированное отверстие для увлажнения системы и управления температурой.
Эталон безопасности: надежные шланги имеют соотношение разрывного давления к рабочему давлению 4:1, что позволяет безопасно выдерживать скачки давления в тяжелом оборудовании.
Понимание физики перемещения жидкости поможет вам принимать более обоснованные решения по техническому обслуживанию. Когда гидравлическое масло быстро движется через ограниченное пространство, физическое трение приводит к сильному нагреву. Внутренний диаметр 5/8 дюйма обеспечивает значительно более высокую скорость потока, чем стандартная линия диаметром 1/2 дюйма. Этот дополнительный объем эффективно снижает трение жидкости. Это предотвращает чрезмерное выделение тепла во время требовательных, многоцикловых операций машины. Скорость жидкости определяет, насколько эффективно мощность достигает привода. Пропускание слишком большого количества жидкости через узкий проход вызывает турбулентность. Турбулентность отнимает энергию у машины и заставляет гидравлический насос работать слишком интенсивно. Размер 5/8 дюйма является идеальным инженерным решением. Он имеет достаточный объем для быстрого срабатывания цилиндров, но остается достаточно тонким, чтобы преодолевать перегруженные моторные отсеки.
Профессионалы отрасли полагаются на определенную номенклатуру для описания этих компонентов. Они обозначают этот размер, используя тире «-10». Эта система определения размеров основывает свои измерения на приращениях в 1/16 дюйма. Разделите 10 на 16, чтобы получить 5/8 дюйма. Вы должны следить за правилами исключений, касающимися специальных материалов. Производители шлангов из ПТФЭ или тефлона часто слегка меняют этот стандарт. Их фактический внутренний диаметр может быть ровно на 1/16 дюйма меньше, чем у стандартных резиновых строп. При переходе на химически стойкие линии премиум-класса необходимо проверить фактические размеры в миллиметрах.
Установление строгих критериев оценки предотвращает катастрофические неудачи. Обратное правило гидравлического расчета диктует универсальную механическую истину. По мере увеличения внутреннего диаметра максимальное безопасное давление обычно снижается. Надежная линия диаметром 5/8 дюйма, рассчитанная на рабочее давление 4000 фунтов на квадратный дюйм, должна демонстрировать предел разрыва 16000 фунтов на квадратный дюйм. Это соответствует обязательному коэффициенту безопасности 4:1, необходимому для тяжелого оборудования. Качественные производители проверяют эту структурную целостность с помощью динамических импульсных испытаний. Они подвергают испытательные сборки 400 000 циклам экстремального давления, выдерживая при этом масло при максимальных рабочих температурах. Только компоненты, пережившие этот жестокий этап испытаний, заслуживают места в вашем оборудовании.
Размер шланга (внутренний диаметр) | Размер тире | Типичное максимальное рабочее давление (PSI) | Общий контекст приложения |
|---|---|---|---|
1/4 ' | -4 | До 6500 | Малые приводы, линии пилотного управления |
1/2 ' | -8 | До 5000 | Стандартные вспомогательные цепи |
5/8 ' | -10 | от 3700 до 4000 | Сбалансированные контуры стрелы, возвратные линии |
2 ' | -32 | До 1600 | Массивные всасывающие линии, промышленное снабжение |
Передвижная тяжелая техника во многом зависит от этого конкретного размера шланга. Строительная и сельскохозяйственная техника представляет собой невероятно сложную физическую среду. Вы часто обнаружите, что эти линии питают цепи стрелы экскаваторов среднего размера. Они также эксплуатируют широко используемые навесное оборудование с бортовым поворотом и телескопические погрузчики. Эти специфические машины требуют тщательного инженерного баланса. Им необходима структурная гибкость для достижения малых радиусов изгиба вокруг точек поворота. В то же время им требуется высокая пропускная способность для поддержания рабочей скорости при больших нагрузках.
Динамика возвратной линии представляет собой совершенно другой набор физических проблем. Инженеры часто указывают этот размер как выделенную обратную гидравлическую линию. Обратная сторона выдерживает более низкое общее давление, но сталкивается с опасной структурной угрозой. Когда жидкость устремляется обратно в основной резервуар, она создает внутреннее вакуумное всасывание. Такая сила всасывания легко сжимает стандартные неармированные шланги. Чтобы предотвратить катастрофические ограничения потока, обратные линии требуют специального армирования спиральной проволокой. Эта внутренняя пружинообразная металлическая конструкция сохраняет путь жидкости полностью открытым в условиях сильного вакуума.
Управление температурным режимом представляет собой еще один массовый вариант первичного использования. Разработчики оборудования часто намеренно модернизируют проблемные системы до 5/8-дюймовых линеек. Они выполняют эту модификацию специально для снижения температуры циркулирующего масла. Представьте себе горячую нефть, быстро перемещающуюся по длинным горизонтальным участкам стрелы. Увеличенное расстояние перемещения увеличивает внутреннее трение в геометрической прогрессии. Модернизация основного канала до большего диаметра решает эту проблему с нагревом. Он эффективно охлаждает жидкость, даже если оконечные фитинги системы ограничены меньшими размерами.
Оценка слоев армирования требует тщательного понимания вашей конкретной рабочей среды. Внутренняя трубка строго удерживает жидкость. Внешняя крышка защищает внутреннюю сборку от атмосферных воздействий. Средний армирующий слой обеспечивает всю решающую структурную прочность, необходимую для выдерживания тысяч фунтов давления.
Плетеная конструкция представляет собой абсолютный отраслевой стандарт. Производители вплетают эти слои в конструкции от 1 до 3 проводов. Они идеально подходят для применений среднего и высокого давления в различных отраслях промышленности. Плетеный провод обеспечивает максимальную гибкость при прокладке стандартного оборудования. Однако никогда не следует рекомендовать его для работы в условиях экстремальной высокочастотной вибрации. Плетеные проволоки могут тереться друг о друга, вызывая преждевременное внутреннее трение и выход из строя.

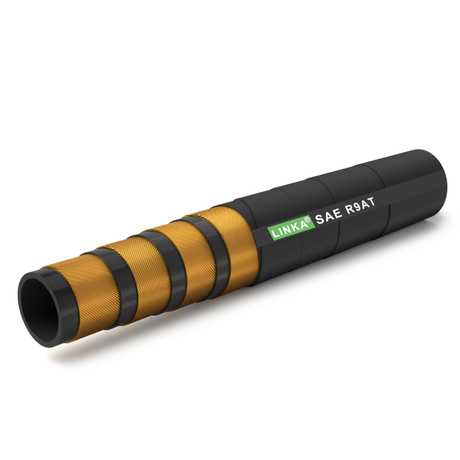

Конструкция со спиральной намоткой представляет собой идеальное решение для высоких импульсов. Производители используют 4-проводную параллельную обмотку для создания этих надежных и рассчитанных на тяжелые условия эксплуатации линий. Они разрабатывают их специально, чтобы выдерживать резкие скачки давления, характерные для тяжелой землеройной техники. Параллельная конструкция предотвращает перерезывание внутренних проводов друг о друга. Основным компромиссом остается физическая жесткость. Для безопасной прокладки спиральнонавитых линий требуется гораздо больший радиус изгиба.
Выбор правильного материала покрытия предотвращает преждевременный внешний выход из строя. Мы разделяем покрытия на три различных уровня производительности:
Стандартный нитриловый каучук: очень экономически эффективен и легко доступен. Он надежно работает со стандартными гидравлическими жидкостями на нефтяной основе. Вы должны использовать его для обычных наружных работ, подверженных среднему истиранию.
Термопластик/ПУ: чрезвычайно устойчив к истиранию и прочен. Его низкая электропроводность делает его абсолютно обязательным для использования в автовышках и в средах с высоким напряжением.
ПТФЭ (тефлон): специальное решение премиум-класса. Этот материал необходим только для обеспечения исключительной химической совместимости или суровых температурных условий. Он легко выдерживает непрерывную эксплуатацию при температуре до 450°F (232°C), не плавясь и не разрушаясь.
Бригады технического обслуживания часто сталкиваются в полевых условиях с весьма запутанной механической настройкой. Они обнаруживают установленные на заводе шланги диаметром 5/8 дюйма, резко заканчивающиеся фитингами диаметром 1/2 дюйма. В этих соединениях часто используется стандартная резьба JIC 37° или NPT. Механики смотрят на это очевидное физическое несоответствие и, естественно, задаются вопросом, не является ли это ошибкой заводской сборки. Они предполагают, что кто-то взял не те детали во время первоначального производства.
Реальность гидродинамики рассказывает совсем другую, высокотехнологичную историю. Эта установка очень часто является намеренной разработкой производителя оригинального оборудования (OEM). Меньший фитинг диаметром 1/2 дюйма создает точный эффект «фиксированного отверстия». Он безопасно и предсказуемо контролирует скорость жидкости прямо в точке соединения. Это ограничение действует как механический демпфер для машины. Это предотвращает опасный отскок стрелы, когда операторы быстро отпускают джойстики. Между тем, более толстый корпус шланга диаметром 5/8 дюйма выполняет свою жизненно важную работу. Это сводит к минимуму трение, выделяющее тепло, по всей длине расширенного пробега.
Вы должны активно избегать использования ярлыков инвентаря. Ремонтные мастерские иногда подталкивают клиентов к, казалось бы, легкому ремонту. Они советуют вам просто заменить весь узел на стандартный шланг диаметром 1/2 дюйма. Обычно они предлагают это просто потому, что в наличии на складе магазина нет подходящей понижающей фурнитуры. Изменение внутреннего диаметра по всему ходу опасно. Это серьезно снижает тепловой КПД машины. Это также снижает скорость цикла и гарантирует, что гидравлическое масло будет нагреваться сильнее, чем предполагалось производителем.
Применение критериев STAMPED гарантирует, что вы каждый раз заказываете правильный компонент. Перед размещением каких-либо заказов ознакомьте свою команду по закупкам с этим обязательным контрольным списком.
Размер: сначала подтвердите точные требования к внутреннему диаметру 5/8 дюйма. Вы также должны проверить точный требуемый внешний диаметр (НД). Толстые спиральные шланги могут не поместиться в существующие монтажные зажимы машины.
Температура: Убедитесь, что рабочие максимумы окружающей среды снаружи и жидкости внутри идеально совпадают. Материал покрытия шланга должен выдерживать воздействие внешней среды, а сердечник — выдерживать воздействие горячего масла.
Применение и среда: Подберите состав внутреннего сердечника непосредственно к типу жидкости. Необходимо учитывать специализированные среды, такие как биоразлагаемое масло, стандартная гидравлическая жидкость или синтетические водно-гликолевые смеси.
Давление: точно рассчитайте настройки предохранительного клапана вашей системы. Добавьте к этому числу исторические всплески давления. Сравните этот общий максимум с напечатанным номиналом PSI для лейлайновой линии.
Концы: укажите точные типы необходимых резьб. Определите, используют ли порты машины стандарты Metric, JIC, NPT или ORFS. Точно проверьте углы сопряжения, чтобы предотвратить незначительные утечки.
Чтение внешней линии отделяет настоящих профессионалов от опасных любителей. Попросите своих покупателей проверить надежность поставщика непосредственно перед установкой. Вам следует проверить непрерывно напечатанную линию вдоль внешней резиновой оболочки. Активно ищите MSHA (Управление по безопасности и гигиене труда в горнодобывающей промышленности) или знаки строгого соответствия SAE. Убедитесь, что он четко отображает точный внутренний диаметр. Наконец, проверьте конкретную дату производства. Резина с истекшим сроком годности быстро разрушается, теряя свою критическую эластичность и прочность на разрыв.
Прежде чем приступать к замене каких-либо деталей, соблюдайте строгие протоколы безопасности. Неправильный демонтаж линий, находящихся под давлением, несет огромную физическую опасность для ваших технических специалистов. Проникновение среды может привести к заполнению закрытых помещений мастерских токсичными и легковоспламеняющимися парами. Катастрофическая инъекция жидкости остается абсолютным самым высоким физическим риском. Утечки через точечные отверстия, действующие под высоким давлением, действуют точно так же, как невидимые иглы для подкожных инъекций. Они могут легко разорвать ткани и вызвать глубокое заражение крови, требующее хирургического вмешательства. Кроме того, высокоэнергетическое биение происходит, если трубопровод разрывается под давлением. Всегда полностью сбрасывайте давление в системе, прежде чем поворачивать один гаечный ключ.
Обеспечьте стандартную рабочую процедуру сборки без утечек на всем вашем предприятии. Установите строгий порядок замены группы технического обслуживания. Сначала осмотрите старую трассу на наличие признаков механического истирания. Во-вторых, тщательно выбирайте полностью совместимые понижающие фитинги, если имеете дело с несоответствием размеров OEM. В-третьих, применяйте точные характеристики крутящего момента производителя, используя калиброванные инструменты. Чрезмерная затяжка приводит к необратимому растрескиванию металлических гнезд раструба. Недостаточная затяжка гарантирует очень разрушительные утечки вибрации. Наконец, протестируйте новую сборку в условиях безопасного контролируемого давления за физической защитой.
Разработайте разумную и активную стратегию поиска поставщиков. При проведении работ неизбежно возникают аварийные выбросы оборудования. При поиске надежного гидравлического шланга рядом со мной вы должны отдавать предпочтение возможностям конкретного поставщика. Найдите поставщиков, которые предлагают обжимку по индивидуальному заказу, пока вы ждете. Убедитесь, что у них есть в наличии точные размеры 5/8 дюйма, а также различные комбинации фитингов с понижением. Кроме того, требуйте четких гарантий на все индивидуальные сборки. Надежный магазин охотно устраняет дефекты изготовления и обжима. Однако помните, что по закону они исключают сбои в работе, вызванные неправильной прокладкой, скручиванием или чрезмерным затягиванием.
Гидравлическая линия диаметром 5/8 дюйма — это не просто вариант промежуточного или альтернативного размера. Это представляет собой тщательно продуманный инженерный выбор. Конструкторы машин намеренно используют его для балансировки тяжелого потока жидкости, снижения внутреннего трения и обеспечения необходимой гибкости маршрутизации. Отношение к нему как к запоздалой мысли о замене приводит к перегреву, замедлению работы и преждевременному выходу компонентов из строя.
Проверьте свои текущие требования к оборудованию сегодня, прежде чем произойдет выброс. Сравните свое руководство по тяжелому оборудованию с критериями STAMPED. Всегда консультируйтесь с сертифицированным специалистом по гидравлике по сложным вопросам прокладки маршрута. Никогда не принимайте несанкционированную замену диаметра в местных ремонтных мастерских с недостатком запасов. Поддерживайте тепловую эффективность вашей системы и защитите своих операторов, требуя точных спецификаций замены OEM.
Прежде чем изменять существующие диаметры шлангов, проверьте точные требования к расходу машины.
Строго используйте контрольный список STAMPED, чтобы избежать покупки несовместимых деталей, работающих под давлением.
Определите, служат ли фитинги диаметром 1/2 дюйма на линии диаметром 5/8 дюйма преднамеренно фиксированными отверстиями.
Отдавайте предпочтение поставщикам, предлагающим прослеживаемые гарантии и документированные динамические импульсные испытания.
Ответ: Его размер составляет ровно 5/8 дюйма. Это измерение представляет собой путь жидкости внутри трубки, а не во внешней защитной оболочке. Всегда проверяйте специальные шланги, например, из ПТФЭ, поскольку их внутренние размеры иногда немного меньше.
Ответ: Это приведет к увеличению скорости жидкости, трения и нагрева системы. Это следует делать только в том случае, если системные инженеры явно подтвердят, что скорость потока не превысит безопасный рабочий порог меньшего диаметра.
Ответ: Фитинги JIC с раструбом 37°, стандартные фитинги NPT (для высокого давления) и метрические фитинги являются основными в отрасли. Для них часто требуются специальные понижающие адаптеры, если вы подключаете большую линию к меньшим 1/2-дюймовым машинным портам.
Ответ: Оно незначительно варьируется в зависимости от производителя и типа арматуры, но обычно колеблется в пределах 100 мм (примерно 4 дюйма). Изгиб лески за пределы этого предела резко снижает ее прочность на разрыв и немедленно приводит к аннулированию гарантии.
