Гидравлический шланг является критически важным компонентом в силовых системах жидкости в широком спектре отраслей. Будь то производство, строительство, сельское хозяйство, аэрокосмическое, автомобильное или морское применение, гидравлические шланги служат гибкими разъемами, которые переносят гидравлическую жидкость между такими компонентами, как насосы, клапаны, приводы и инструменты. Но для чего именно гидравлический шланг, и почему это так важно?
В этом комплексном руководстве будут изучаться функции, типы, материалы, тенденции и общее использование гидравлических шлангов. Он также будет анализировать технические спецификации, сравнения продуктов и решать часто задаваемые вопросы, чтобы обеспечить полное понимание этого важного промышленного продукта.
Гидравлический шланг представляет собой трубку высокого давления, предназначенную для передачи гидравлической жидкости (часто на основе масла) в гидравлической системе. Эти шланги спроектированы для оказания высокого уровня давления при сохранении гибкости, долговечности и сопротивления износу и условиях окружающей среды.
Гидравлические системы полагаются на жидкость под давлением для создания механической мощности. Это означает, что гидравлический шланг действует как канал для передачи энергии в замкнутой петле. Он должен выполняться надежно в требовательных условиях, таких как экстремальные температуры, вибрация и воздействие химических веществ.
Передача жидкости : транспортирует гидравлические жидкости, такие как масло или синтетическая жидкость в машину.
Сдерживание давления : выдерживает чрезвычайное внутреннее давление и предотвращает утечку.
Гибкость : подключает компоненты в жестких или мобильных конфигурациях, где жесткие трубки нецелесообразно.
Демонстрирование вибрации : поглощает амортизаторы и вибрации для защиты подключенного оборудования.
Выбор материалов сильно влияет на производительность, долговечность и применение Структура обычно включает в себя три слоя: гидравлического шланга .
| Функция | слоя | общие |
|---|---|---|
| Внутренняя трубка | Несет гидравлическую жидкость | Синтетический каучук, термопластики, PTFE |
| Подкрепляющий слой | Обеспечивает силу для выдержания давления | Плетеный стальной проволока, спиральный проволока, текстиль |
| Внешняя крышка | Защищает от внешнего повреждения | Неопрен, полиуретан, синтетический резин |
Каждый материал выбирается для удовлетворения конкретных требований, таких как химическая устойчивость, гибкость, толерантность к температуре и устойчивость к истиранию.
Существуют различные типы гидравлических шлангов, предназначенные для различных применений, каждый из которых классифицируется на основе мощности построения и обработки давления. Вот сравнительный обзор:
| материалы | тип | конструкции | |
|---|---|---|---|

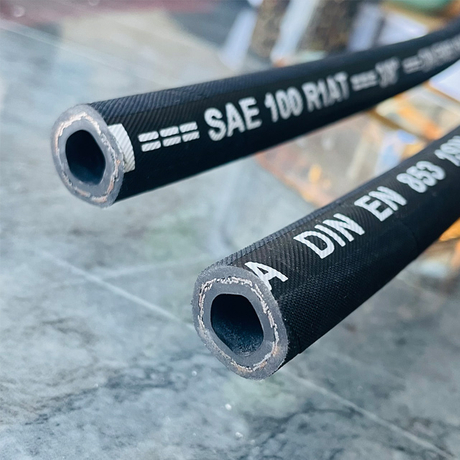

| SAE 100R1 | Одиночная проводная оплетка | От низкого до среднего | Сельскохозяйственное оборудование, мобильная гидравлика |

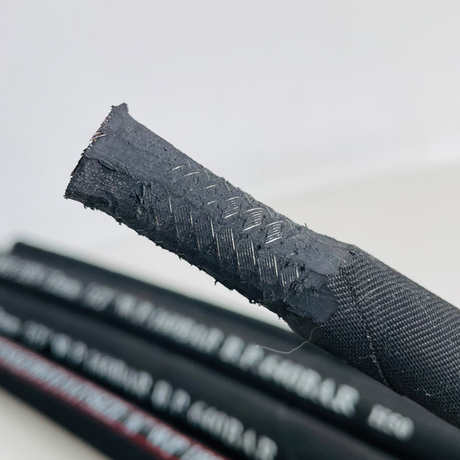

| SAE 100R2 | Двойная проволочная оплетка | Средний до высокого | Строительное оборудование, горнодобывающее оборудование |
| SAE 100R12 | Четырехдипиральный проволока | Высокий | Промышленное применение, тяжелая техника |
| Термопластичный гидравлический шланг | Нейлоновое ядро, текстильная оплетка | Середина | Робототехника, системы смазки |
| PTFE (тефлон) шланг | PTFE Core | Средний до высокого | Химический перевод, пищевые системы |
Рабочее давление и температура
Требования к гибкости
Совместимость жидкости
Истирание и сопротивление погоды
Размер и конечная фитинга
Выбор правильного типа гидравлического шланга для правильной работы имеет решающее значение для обеспечения безопасности и эффективности безопасности.
Современные отрасли промышленности быстро развиваются, как и спрос на высокоэффективные гидравлические шланги . Вот посмотрите на последние тенденции, изменяющие поле:
При сдвиге к устойчивости больше компаний используют биоразлагаемые гидравлические жидкости. Это требует гидравлических шлангов из материалов, совместимых с этими жидкостями.
Датчики, интегрированные в гидравлические шланги, контролируют температуру, давление и износ. Эти интеллектуальные системы помогают предотвратить сбои и улучшить профилактическое обслуживание.
Новые разработки в легких, но долговечных материалах снижают вес шланга, особенно полезные в аэрокосмических и мобильных приложениях.
Производители теперь предлагают с пользовательскими разработками гидравлические шланги с модульной фитингами для конкретных применений, сокращая время установки и стоимость.
Инвестиции в высококлассные гидравлические шланги предлагают множество преимуществ:
Повышенная безопасность : предотвращает утечки и взрывы под давлением.
Повышенная эффективность : снижает потерю энергии и повышает производительность.
Более длительный срок службы : сопротивляется ношению, коррозии и повреждениям окружающей среды.
Снижение времени простоя : минимизирует сбои и незапланированное обслуживание.
Эти преимущества приводят непосредственно к экономии средств и лучшей производительности оборудования.
Гидравлические системы вездесущи, как и использование гидравлических шлангов . Ниже приведены некоторые из основных отраслей промышленности:
Гидравлические шланги силовые спины, бульдозеры, краны и экскаваторы, облегчающие тяжелую работу и движение.
Тракторы, опрыскиватели, комбайны и другие сельскохозяйственные машины полагаются на гидравлические шланги для контроля и прицеления жидкости.
Автоматизированные производственные линии используют гидравлические шланги в литье инъекций, прессы и роботизированные руки.
Системы гидравлических тормозных систем, гидроусилитель руля и подвески используют специализированные гидравлические шланги.
Экстремальные условия в горнодобывающих операциях требуют тяжелых гидравлических шлангов, устойчивых к истиранию и давлению.
В то время как оба типа служат целям переноса жидкости, они не являются взаимозаменяемыми. Вот сравнение:
| | | |
|---|---|---|
| Рейтинг давления | Очень высокий (до 6000 фунтов на квадратный дюйм или более) | Как правило, ниже (ниже 1500 фунтов на квадратный дюйм) |
| Жидкий тип | Гидравлическое масло, синтетические жидкости | Вода, воздух, химикаты, пара |
| Гибкость | Спроектирован для сгибания и гибки под давлением | Менее гибкий под высоким давлением |
| Строительство | Подкреплен для среды высокого давления | Варьируется в зависимости от приложения |
| Варианты использования | Строительство, производство, сельское хозяйство | HVAC, пищевая переработка, химический транспорт |
Гидравлические шланги специально построены для применений высокого давления, в то время как промышленные шланги более обобщены.
Чтобы максимизировать срок службы и безопасность, поддержание Вот несколько лучших практик: гидравлического шланга имеет решающее значение.
Трещины или волдыри на внешней крышке
Утечка жидкости на кончиках шланга или фитинга
Ссадины или ношения пятен
Изгиб или сплющивание
Утверждение, вызванное температурой
| | |
|---|---|
| Среда высокого давления | Каждые 1-2 года |
| Общее использование (умеренная обязанность) | Каждые 3-5 лет |
| Критические системы безопасности | Следуйте руководящим принципам производителя |
Всегда заменяйте шланги, которые показывают признаки износа, прежде чем они не могут предотвратить повреждение оборудования или травмы.
Гидравлический шланг обычно построен из трех слоев: внутренняя трубка (часто синтетический резин), слой армирования (плетеная или спиральная стальная проволока) и внешняя крышка (материал истирает и погодные условия).
Чаще всего гидравлические шланги несут гидравлическое масло. Тем не менее, они также могут транспортировать жидкости на водной основе или биоразлагаемые жидкости в зависимости от применения.
Вы должны учитывать рейтинг давления, температурный диапазон, совместимость с жидкостью и требования к гибкости. Обратитесь к стандартам SAE или ISO для руководства.
Даже без видимого износа гидравлические шланги , как правило, следует заменять каждые 1–5 лет в зависимости от использования, условий окружающей среды и рекомендаций производителя.
Технически да, но это не рекомендуется. Каждый тип жидкости требует особой совместимости материала. Использование гидравлического шланга для непреднамеренных жидкостей может привести к ухудшению или отказам.
Плетеные гидравлические шланги обеспечивают гибкость и идеально подходят для среды умеренного давления. Спиральные гидравлические шланги предназначены для более высокого давления и имеют большую устойчивость к связующему.
Многие производители в настоящее время производят гидравлические шланги, совместимые с экологически чистыми жидкостями и материалами для переработки, способствуя устойчивым промышленным практикам.
Общие причины включают истирание, ненадлежащую установку, чрезмерное давление, несовместимость жидкости и воздействие экстремальных температур.
В обширном мире жидкости гидравлический шланг является незаменимым компонентом, который обеспечивает эффективную передачу энергии через системы, которые управляют всем, от промышленных роботов до тяжелых экскаваторов. Поскольку требования к производительности, безопасности и устойчивости продолжают расти, так и важность использования правильного гидравлического шланга в правильном контексте.
Независимо от того, являетесь ли вы инженером OEM, менеджером по техническому обслуживанию или покупателем, понимание функциональности, тенденций и спецификаций гидравлических шлангов может привести к более умному выбору, повышению надежности системы и снижению эксплуатационных затрат.
