В гидравлических системах выбор правильного размера шланга имеет решающее значение для обеспечения оптимальной производительности, безопасности и долговечности. Гидравлический шланг служит кабелепроводом для жидкости, а его размеры напрямую влияют на эффективность и надежность системы. Это всеобъемлющее руководство углубляется в методы и соображения для точного измерения размеров гидравлических шлангов, обеспечивая понимание отраслевых стандартов, методов измерения и последствий размеров шланга на производительность системы.
Гидравлические шланги характеризуются несколькими ключевыми размерами:
Внутренний диаметр (ID) : измерение внутреннего отверстия шланга, которое определяет пропускную способность.
Внешний диаметр (OD) : общий диаметр шланга, включая трубку, подкрепление и покрытие.
Длина : расстояние от одного конца шланга до другого, включая фитинги, если присутствует.
Точное измерение этих измерений имеет важное значение для выбора подходящего шланга для данного применения.
Внутренний диаметр является критическим параметром, который влияет на скорость потока и скорость гидравлической жидкости. Недосерный шланг может привести к увеличению падений давления и снижению эффективности системы, в то время как негабаритный шланг может привести к ненужным затратам и пространственному ограничениям.
В гидравлической промышленности размеры шлангов часто обозначаются с использованием системы 'Размер приборной панели ', где каждый номер черты соответствует конкретному внутреннему диаметру в шестнадцатом дюйме. Например:
Dash 4 (-4): 4/16 '= 1/4 '
Dash 6 (-6): 6/16 '= 3/8 '
Dash 8 (-8): 8/16 '= 1/2 ' ID
Эта стандартизированная система облегчает легкую идентификацию и выбор шлангов на основе их внутренних диаметров.
Чтобы измерить внутренний диаметр:

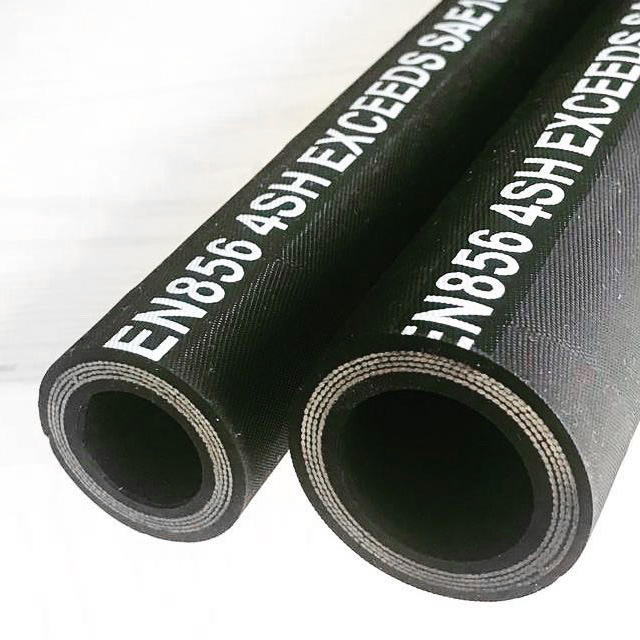

Проверка инспекции . Проверьте слои шланга - печатную информацию по ее длине - по характеристикам размера.
Измерение суппорта : если слоя неразборчива, используйте суппорт, чтобы измерить внутреннее открытие шланга.
Точное измерение идентификатора обеспечивает совместимость с системными требованиями и предотвращает проблемы, связанные с ограничениями потока или чрезмерным падением давления.
Внешний диаметр охватывает весь поперечный сечение шланга, включая внутреннюю трубку, армирующие слои и внешнюю крышку. Хотя OD не напрямую влияет на поток жидкости, он имеет решающее значение для:
Маршрутизация и установка : обеспечение шланга вписывается в обозначенные пространства и не мешает другим компонентам.
Зажим и поддержка : выбор соответствующих зажимов и опор, которые соответствуют внешним измерениям шланга.
Для измерения внешнего диаметра:
Измерение суппорта : используйте суппорт, чтобы измерить внешнюю ширину шланга в нескольких точках, чтобы учесть любые нарушения.
Справочные диаграммы : проконсультируйтесь с спецификациями производителя или стандартными схемами отрасли, которые коррелируют размеры панели с типичными наружными диаметрами.
Точное измерение OD имеет жизненно важное значение для обеспечения надлежащей установки и предотвращения потенциальных проблем истирания или помех во время работы.
Длина гидравлического шланга измеряется от конца до конца, включая любые фитинги, если они присутствуют Надлежащее измерение длины необходимо для: .
Системная интеграция : Обеспечение того, чтобы шланг достигал между компонентами без чрезмерного провисания или напряжения.
Соображения по снижению давления : более длинные шланги могут способствовать увеличению падений давления из -за потерь трения.
Чтобы измерить длину шланга:
Прямые шланги : используйте рулетку, чтобы определить расстояние от одного конца шланга до другого, включая фитинги.
Шланги с изгибами : следуйте пути шланга, учета изгибов и кривых, чтобы измерить фактическую длину, необходимую для установки.
Точное измерение длины обеспечивает оптимальную производительность системы и предотвращает проблемы, связанные с движением шланга или колебаниями давления.
Выбор правильного размера шланга жизненно важен для поддержания эффективности, безопасности и долговечности системы. Неправильный размер может привести к:
Снижение производительности . Недоворот шланги могут вызвать чрезмерные падения давления, что приведет к снижению эффективности системы.
Повреждение компонентов : негабаритные шланги могут привести к вялому системному отклику и потенциальному повреждению компонентов из -за неправильной динамики жидкости.
Опасности безопасности : шланги неправильного размера могут потерпеть неудачу под давлением, создавая риски для персонала и оборудования.
Точное измерение и выбрав соответствующий размер шланга, эти проблемы могут быть смягчены, обеспечивая надежную и безопасную работу системы.
Q1: Каково значение размера приборной панели в гидравлических шлангах?
A1: размер приборной панели указывает внутренний диаметр шланга в шестнадцатом дюйме. Например, шланг -8 имеет идентификатор 8/16 ', или 1/2 '.
Q2: Могу ли я использовать внешний диаметр для определения размера шланга?
A2: Хотя внешний диаметр важен для соображений установки, внутренний диаметр является основным фактором при определении размера и пропускной способности шланга.
Q3: Как длина шланга влияет на производительность системы?
A3: Более длинные шланги могут привести к увеличению падения давления из -за трения, что потенциально снижает эффективность системы. Важно сбалансировать длину шланга с помощью системных требований.
Q4: Какие инструменты рекомендуются для измерения размеров шланга?
A4: Суппорты идеально подходят для измерения как внутренних, так и внешних диаметров, в то время как рулетка подходит для определения длины шланга.
Q5: Существуют ли отраслевые стандарты для гидравлического размера шланга?
A5: Да, такие стандарты, как SAE и ISO, предоставляют рекомендации по размерам, производительности и тестированию шлангов, чтобы обеспечить совместимость и безопасность в различных приложениях.
Точное измерение и выбор размеров гидравлических шлангов имеют основополагающее значение для эффективности и безопасности гидравлических систем. Понимая и применяя соответствующие методы измерения и стандарты, профессионалы могут обеспечить оптимальную производительность и долговечность системы.
