Одиночный сбой в транспортировке жидкости в тяжелом оборудовании редко заканчивается образованием лужи масла. В динамично развивающихся промышленных условиях разрыв линии может привести к катастрофическим падениям оборудования, попаданию высокотоксичных жидкостей в операторов и остановке целых производственных линий. Это напрямую выражается в тысячах долларов внеплановых простоев. Гидравлическая система питания действует как абсолютный источник жизненной силы вашего оборудования. Его целостность полностью зависит от правильной спецификации компонентов.
Несмотря на эти высокие ставки, менеджеры по закупкам и специалисты по техническому обслуживанию часто оказываются перегруженными. В сложной матрице номинальных давлений, региональных производственных стандартов и нюансов экологических факторов может быть сложно ориентироваться. Без структурированного инженерного подхода выбор запасной части часто превращается в опасные догадки.
Это всеобъемлющее руководство раскрывает тайны сложных технических характеристик и сравнивает мировые производственные показатели. Понимая основную физику гидроэнергетики и придерживаясь установленных отраслевых норм, операторы могут с уверенностью выбирать именно те компоненты, которые им необходимы. Такая точность максимизирует время безотказной работы оборудования, защищает вашу рабочую силу и обеспечивает более высокую отдачу от капиталовложений.
Непрерывные и разрушительные показатели. Всегда выбирайте размер вашей системы, исходя из максимальных пределов непрерывной работы. Помните о стандартном коэффициенте безопасности 4:1 исключительно как о резерве на случай чрезвычайной ситуации, а не как о эксплуатационной цели.
Структурные различия имеют значение. Признание инженерного разрыва между традиционными североамериканскими спецификациями и европейскими стандартами EN/DIN для тяжелых условий эксплуатации имеет решающее значение для приложений с высокими импульсами.
Переход к постоянному давлению: современное управление автопарком все больше полагается на решения, обеспечивающие постоянное давление. Это обеспечивает более простую маршрутизацию, упрощение инвентаризации и стабильную производительность по всем внутренним диаметрам.
Реальность окружающей среды: Выходные данные системы — это всего лишь одна переменная. Экстремальные температуры окружающей среды, химическая совместимость и механические нагрузки при прокладке в конечном итоге определяют истинный срок службы вашей сборки.
Объективные закупки. Внедрение надежной системы STAMPED каждый раз гарантирует обоснованные и объективные решения о покупке.
Прежде чем углубляться в сложные технические диаграммы, мы должны получить базовое представление об архитектуре транспортировки жидкостей. В отличие от стандартных промышленных трубок, эти компоненты представляют собой высокотехнологичные многослойные сосуды под давлением. Они специально разработаны для передачи механической силы в экстремальных условиях.
Чтобы выдерживать огромные внутренние силы, стандартная сборка состоит из трех основных слоев. Внутренняя трубка, обычно состоящая из специализированных синтетических эластомеров, таких как нитрил, должна противостоять химическому разложению под воздействием жидкостей, которые она несет. Обертывание этой трубки представляет собой армирующий слой. Обычно это плетеная или спиральная высокопрочная стальная проволока, служащая основой конструкции. Наконец, прочное синтетическое внешнее покрытие защищает внутренний провод от таких опасностей окружающей среды, как острые камни, воздействие озона и ультрафиолетовое излучение.
Выбор неадекватного номинального давления представляет собой огромную финансовую ответственность и ответственность за безопасность. Когда номинал узла ниже мощности машины, внутренняя стальная проволока растягивается за пределы предела текучести и быстро утомляется. На практике точечная утечка под высоким давлением может прорезать тяжелые кожаные перчатки, как скальпель. Для операторов и менеджеров автопарков освоение этих рейтингов напрямую означает снижение затрат на профилактическое обслуживание, сокращение затрат на замену жидкостей и значительно более безопасную рабочую среду.
Одной из наиболее опасных ошибок при обслуживании системы является неправильная интерпретация показателей давления. Смешение пределов продолжительной эксплуатации с лабораторными точками отказа неизбежно приводит к преждевременным механическим поломкам. С инженерной точки зрения эти два числа служат совершенно разным целям.
Рабочее давление — это абсолютная максимальная непрерывная внутренняя сила, которую узел спроектирован так, чтобы безопасно выдерживать его во время повседневной работы. При оценке каталога производителя это наиболее критичное число, которое необходимо определить. Максимальная мощность системы вашего оборудования, включая настройки предохранительного клапана, никогда не должна превышать этот установленный предел. Работа даже немного выше этого порога ускоряет усталость металла в арматурной проволоке. Со временем эти микроскопические повреждения усугубляются, резко сокращая срок службы компонентов и аннулируя любые гарантии производителя.
И наоборот, давление разрыва представляет собой показатель разрушающего испытания. Это абсолютная максимальная сила, которую может выдержать сборка в контролируемой лабораторной среде, прежде чем ее структурная целостность полностью выйдет из строя и разорвется.
Гидравлическая энергетика повсеместно опирается на строгий коэффициент безопасности 4:1 для стандартных применений. Это означает, что точка отказа спроектирована так, чтобы ровно в четыре раза превышать предел непрерывной работы. Например, если компонент рассчитан на давление 3000 фунтов на квадратный дюйм, он выдержал лабораторные испытания при давлении до 12 000 фунтов на квадратный дюйм. Этот огромный буфер существует исключительно для защиты операторов от непредсказуемых системных аномалий. Никогда не следует намеренно приближать систему к этому разрушительному пределу.
Промышленное оборудование редко работает в статическом состоянии. Это очень динамичная среда, склонная к внезапным механическим ударам. Когда тяжелые грузы внезапно падают или направляющие клапаны захлопываются, в системе возникает резкий скачок давления, обычно называемый эффектом гидроудара. Эти микросекундные скачки могут легко вывести внутренние силы далеко за пределы нормальной рабочей мощности. Инженеры должны учитывать динамические условия, выбирая номинал, который позволяет легко компенсировать эти временные скачки, не снижая при этом критический запас прочности.
Для обеспечения правильной запасной части необходимо соответствие компонента региональным требованиям или требованиям производителя оригинального оборудования. Соблюдение мировых производственных стандартов обеспечивает надежность фитингов, правильную скорость потока и общую эксплуатационную безопасность.
Общество инженеров автомобильной промышленности установило основополагающий стандарт J517, который остается доминирующим эталоном в производстве Северной Америки. Традиционная серия гидравлических шлангов SAE 100R охватывает широкий спектр типов конструкций: от одножильных плетеных конструкций до многопроволочных конфигураций. В качестве примера возьмем стандартную спецификацию SAE 100R2AT. Определяющей характеристикой этих традиционных стандартов является то, что допустимое давление обычно снижается по мере увеличения внутреннего диаметра. Четвертьдюймовая леска может выдерживать давление 5800 фунтов на квадратный дюйм, но однодюймовая леска той же спецификации значительно падает до 2400 фунтов на квадратный дюйм. Эта переменная шкала требует от сотрудников по закупкам тщательной проверки таблиц размеров для каждой отдельной замены.

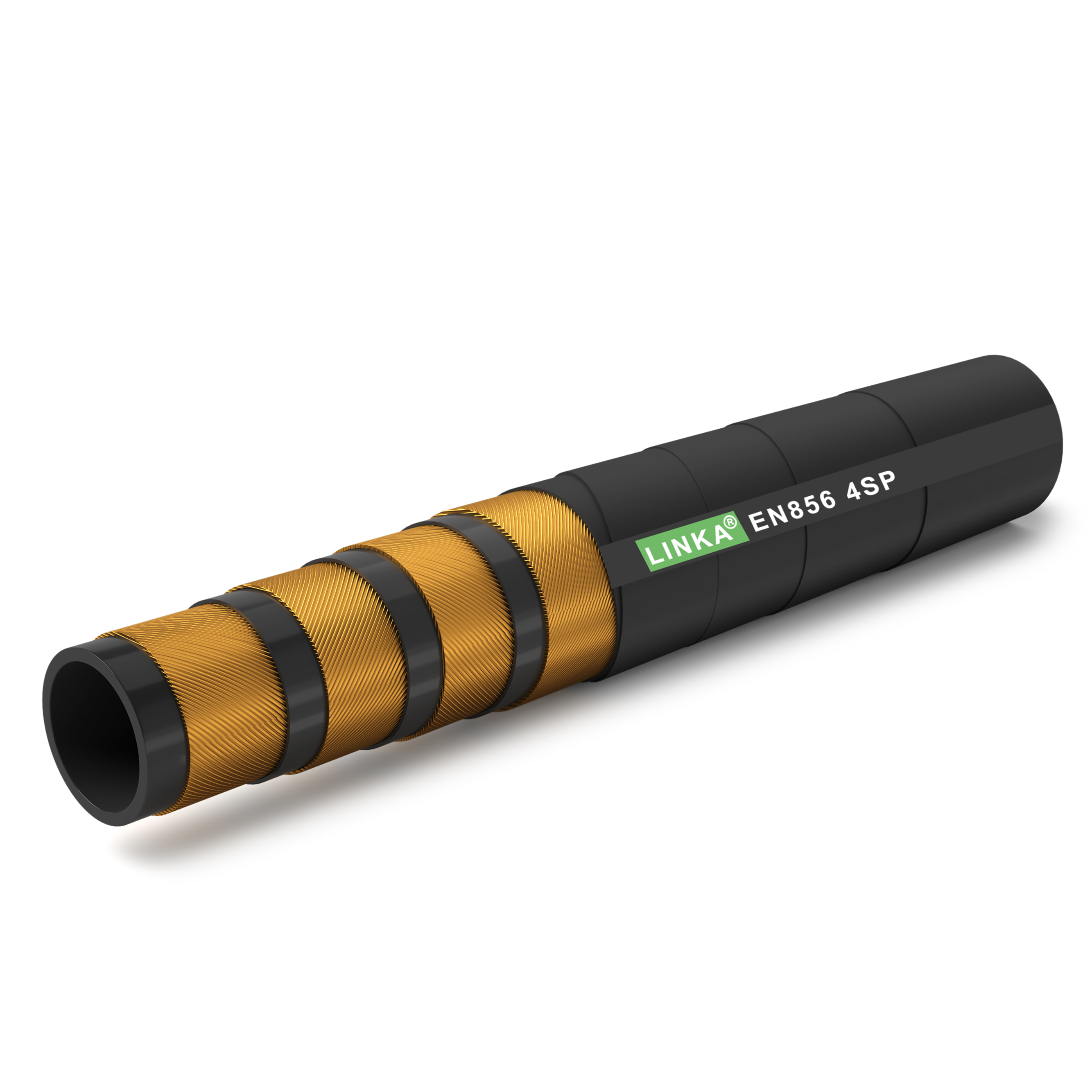

Для экстремально тяжелых условий эксплуатации широко предпочтительны европейские стандарты EN 856 и DIN. Этот стандарт регулирует конструкцию спирального шланга 4SP 4SH , в которой традиционные плетеные оплетки заменены четырьмя слоями высокопрочной стальной проволоки, намотанными в чередующихся спиральных направлениях. Эта усовершенствованная спиральная конструкция сводит к минимуму внутреннее трение проволоки во время агрессивных импульсов давления. Поскольку провода скользят, а не трутся друг о друга, эти линии легко выдерживают постоянное давление, превышающее 6000 фунтов на квадратный дюйм. Они являются окончательным выбором для машин сверхвысокого давления и высоких импульсов, таких как карьерные экскаваторы, гидростатические приводы и крупногабаритное землеройное оборудование.
Чтобы оптимизировать проектирование и управление запасами, сектор гидроэнергетики активно внедрил стандарты ISO 18752. Эта современная система классифицирует компоненты по производительности и возможностям давления, а не по конкретным методам строительства. Современный гидравлический шланг R19 прекрасно иллюстрирует эту эволюцию. Его главный инженерный триумф заключается в поддержании одинакового максимального рабочего предела независимо от внутреннего диаметра. Независимо от того, прокладываете ли вы компактную пилотную линию диаметром четверть дюйма или массивную основную возвратную линию диаметром один дюйм, номинальное давление 4000 фунтов на квадратный дюйм остается постоянным. Это кардинально упрощает процесс выбора и снижает риск опасных ошибок при монтаже.
| Стандартный тип | Типичная конструкция | Профиль давления | Идеальное применение |
|---|---|---|---|
| Серия SAE 100R | 1-2-проводная стальная оплетка | Переменная. Давление падает с увеличением диаметра. | Общепромышленное оборудование, сельское хозяйство, стандартные гидроэнергетические системы. |
| ЭН 856 4СП/4Ш | 4-жильный стальной с попеременной спиралью | Сверхвысокое давление. Исключительная импульсная устойчивость. | Тяжелое строительство, карьерные экскаваторы, высокоударные гидростатические приводы. |
| ИСО 18752/Р19 | Плетеный или спиральный в зависимости от размера. | Постоянное давление по всем внутренним диаметрам. | Современное управление автопарком, компактная маршрутизация, упрощенный учет запасов. |
Глядя на более широкую сферу гидроэнергетики, производители оборудования постоянно настаивают на более высокой плотности мощности. Современное оборудование становится все более компактным, требуя, чтобы гидравлические системы создавали огромную силу, занимая при этом невероятно мало места. Эта тенденция вынуждает компоненты транспортировки жидкости выдерживать беспрецедентные уровни давления без увеличения их внешнего диаметра. Более толстые линии просто не смогут пройти через узкие шасси современных мини-погрузчиков и компактных экскаваторов.
Кроме того, в отрасли наблюдается значительный сдвиг в сторону экологически приемлемых смазочных материалов и синтетических гидравлических жидкостей. Хотя эти жидкости защищают окружающую среду в случае разлива, они могут быть очень агрессивными по отношению к традиционным резиновым смесям. В результате химики-полимерщики разрабатывают высокотехнологичные материалы для внутренних трубок. Используя специальные смеси термопластов и синтетического каучука, современные линии обеспечивают превосходную химическую стойкость, сохраняя при этом гибкость при экстремальных температурах.
В то время как прочность конструкции определяет максимальную мощность компонента, окружающая среда определяет его фактическую выживаемость. Игнорирование эксплуатационных реалий приведет к преждевременному отказу, независимо от того, насколько надежными будут первоначальные спецификации на бумаге.
Термический стресс воздействует на жидкостные системы по двум различным фронтам. Представьте себе тяжелый колесный погрузчик, работающий в обожженном солнцем каменном карьере. Внешняя рубашка подвергается воздействию интенсивного окружающего тепла и прямых ультрафиолетовых лучей, в то время как внутренняя трубка одновременно подвергается воздействию обжигающего гидравлического масла. Экстремальная жара приводит к преждевременному отверждению эластомерных полимеров, что приводит к затвердеванию, растрескиванию и возможным утечкам. И наоборот, зимние работы при минусовых температурах приводят к тому, что стандартная резина становится хрупкой. Это резко увеличивает вероятность разрушения крышки при повороте машины.
Материал внутренней трубки должен быть научно подобран к конкретной жидкости, проходящей через систему. В промышленном оборудовании используются различные среды, в том числе стандартные нефтяные масла, синтетические огнестойкие жидкости и водно-гликолевые смеси. Если вводится несовместимая жидкость, внутренняя трубка быстро разрушается, набухает или растворяется. Это химическое разрушение не только разрушает саму линию, но и вымывает абразивные резиновые частицы непосредственно в дорогие насосы и прецизионные клапаны.
Каждая производимая линия имеет строгий минимальный радиус изгиба. Это самая крутая дуга, которую можно достичь без структурных компромиссов. Когда леска сгибается сильнее, чем ее номинал, внешний изгиб армирующей проволоки растягивается опасно, а внутренний изгиб сминается. Это механическое искажение ограничивает поток жидкости, генерирует избыточное тепло за счет трения и создает сильно локализованное слабое место, склонное к сильным выбросам.
Чтобы избежать догадок и обеспечить точный выбор компонентов, профессионалы отрасли полагаются на систему STAMPED. Применение этого стандартизированного контрольного списка гарантирует, что все эксплуатационные переменные будут учтены до сборки.
Размер: Измерьте внутренний диаметр для обеспечения правильной скорости жидкости, внешний диаметр для обеспечения зазора при фрезеровании и точную общую длину узла.
Температура: Определите максимальную температуру внутренней жидкости и экстремальные условия окружающей среды, с которыми может столкнуться оборудование.
Приложение: Определите рабочую среду. Будет ли сборка подвергаться сильному физическому истиранию, постоянному изгибу или жестким углам фрезерования?
Материал: Убедитесь, что компаунд внутренней трубки полностью химически совместим с конкретной гидравлической жидкостью системы.
Давление: убедитесь, что предел непрерывной работы равен или превышает максимальную выходную мощность системы с учетом динамических скачков напряжения.
Концы: выберите соответствующие стальные муфты, типы резьбы, такие как NPT, JIC или ORFS, и методы уплотнения, чтобы гарантировать герметичное механическое соединение.
Доставка. Определите конкретные требования к испытаниям, такие как контрольные испытания, стандарты упаковки и сроки доставки, необходимые для поддержания работы вашего предприятия.
Внедрение строгого графика профилактического обслуживания является наиболее эффективной защитой от катастрофического отказа оборудования. Менеджеры автопарков должны обучать своих технических специалистов выявлять тонкие признаки усталости металла и резины.
Линии высокого давления редко разрываются без предупреждающих знаков. Регулярные визуальные проверки должны активно выявлять серьезные истирания покрытия. Если внешняя резина сотрется и обнажится стальная арматура, влага из окружающей среды быстро вызовет коррозию проволоки, уничтожив ее прочность на разрыв. Кроме того, локальное вздутие или вздутие на рубашке указывает на то, что внутренняя трубка уже разорвалась, что привело к утечке жидкости в армирующий слой. Наконец, любые выделения или скопления масла вокруг обжатых концов указывают на то, что механическое уплотнение ухудшилось и требует немедленной замены.
Машины с высокой нагрузкой должны ежедневно подвергаться визуальному осмотру, дополняемому комплексной механической проверкой каждые несколько сотен часов работы. В высокоабразивных средах, таких как лесное хозяйство или горнодобывающая промышленность, операторам следует заранее устанавливать защитные аксессуары. Нейлоновые абразивные рукава, стальные спиральные защитные кожухи или силиконовые противопожарные рукава значительно уменьшают внешние повреждения. Важно отметить, что стандарты безопасности предписывают техническим специалистам никогда не смешивать и сочетать шланги и фитинги разных производителей. Несоответствие допусков обжима неизбежно приводит к опасным прорывам.
Выбор правильного компонента для транспортировки жидкости — это точная инженерная дисциплина. Вы должны тщательно сопоставлять ограничения продолжительной эксплуатации с признанными во всем мире производственными стандартами. Поскольку суровые промышленные условия будут ежедневно безжалостно проверять ваше оборудование, игнорирование установленных рамок, таких как метод STAMPED, неизбежно приводит к опасным и разрушительным с финансовой точки зрения сбоям оборудования.
Никогда не снижайте эти критические оценки. Потратьте время на проверку существующих гидравлических систем, выявление признаков износа и определение приоритета сертифицированных высококачественных компонентов перед недорогими альтернативами. Готовы модернизировать свою гидроэнергетическую систему? Перестаньте полагаться на догадки и обеспечьте долгосрочную стабильность работы, которую заслуживают ваши сотрудники. Оцените свои требования к оборудованию сегодня и получите в точные технические характеристики, которые вам нужны HoseBiz , чтобы ваши производственные линии работали безопасно и эффективно.
Абсолютно нет. Этот показатель представляет собой строго лабораторную точку отказа, используемую для установления аварийного запаса безопасности. Чтобы обеспечить безопасность оператора и долговечность компонентов, вы должны эксплуатировать систему только на уровне или ниже установленного производителем предела непрерывной работы.
Выбор слишком маленького внутреннего диаметра ограничивает поток жидкости, что приводит к серьезным перепадам давления, избыточному системному нагреву и заставляет насосы работать интенсивнее, что приводит к преждевременному механическому выходу из строя. И наоборот, слишком большой диаметр снижает скорость жидкости, вызывая замедление реакции машины и создавая ненужные трудности при прокладке из-за большого внешнего диаметра.
Серия SAE 100R охватывает широкий спектр плетеных и спиральных конструкций, в которых допустимое давление часто снижается по мере расширения лески. Напротив, спецификации EN 4SP и 4SH специально разработаны для сверхпрочной четырехпроводной спиральной конструкции. Они специально разработаны для работы в условиях сверхвысокого давления и высоких импульсов, обычно встречающихся в тяжелом промышленном оборудовании.
В отличие от традиционных конструкций, в которых номинальное давление падает с увеличением диаметра, спецификация R19 обеспечивает одинаковый максимальный рабочий предел для всех размеров внутреннего диаметра. Этот единый рейтинг значительно упрощает процесс инженерного выбора и упрощает инвентаризацию запасных частей для крупных автопарков.
Превышение максимальной номинальной температуры размягчает эластомерную внутреннюю трубку и внешнюю оболочку, что резко снижает структурную целостность всего узла. При работе при экстремальных температурах эффективное рабочее давление линии снижается, а это означает, что скачок давления, который обычно безопасен, может легко вызвать выброс в перегретой системе.
Падение давления происходит из-за внутреннего трения жидкости при прохождении масла через узел. Если внутренний диаметр слишком узкий или трасса слишком длинная, машина теряет механическую эффективность. Затем система вынуждена потреблять больше энергии для выполнения той же задачи, что приводит к избыточному нагреву и ускорению износа компонентов.
Интервалы замены во многом зависят от конкретных условий работы, включая частоту циклов давления, воздействие ультрафиолета и экстремальные температуры. Однако в большинстве графиков профилактического технического обслуживания промышленных предприятий рекомендуется заменять часто используемые узлы каждые один-два года или немедленно, если во время плановых проверок обнаруживаются какие-либо визуальные повреждения, истирание или утечка.
